إذا كنت في السوق لشراء فرن معالجة واسع النطاق، فمن المحتمل أنك قمت بمقارنة المواصفات، ومراجعة أرقام استهلاك الطاقة، ومناقشة أنظمة التحكم مع العديد من الموردين. ولكن هناك عامل واحد غالبًا ما يتم تجاهله أثناء عملية الشراء، ومع ذلك فهو يحدد ما إذا كان الفرن الخاص بك سيقدم جودة منتج متسقة أو سيصبح مصدرًا للشكاوى المزمنة: تصميم تدفق الهواء. تدفق الهواء هو القوة غير المرئية داخل الفرن التي توزع الحرارة والرطوبة وعوامل المعالجة بالتساوي عبر كل منتج في الغرفة. إذا تم تصميم تدفق الهواء بشكل سيء، فإن بعض المنتجات سوف يتم علاجها بشكل مثالي بينما تكون المنتجات الأخرى غير معالجة بشكل جيد أو مفرطة المعالجة أو متشققة. والنتيجة هي جودة غير متناسقة، وارتفاع معدلات الرفض، وإهدار الطاقة. بالنسبة لمدير المشتريات، هذه ليست مجرد مسألة فنية؛ إنها مالية.
تم إعداد هذا الدليل للمشترين الذين يحتاجون إلى تقييم مقترحات فرن المعالجة من منظور عملي موجه نحو النتائج. سنشرح سبب أهمية تصميم تدفق الهواء المناسب، وكيف يؤثر على التكلفة الإجمالية للملكية، وما الذي يجب البحث عنه في تصميم المورد، وما هي الأسئلة التي يجب طرحها قبل توقيع العقد. وسوف نقدم أيضا مواصفات مفصلة لدينافرن المعالجةالمنتجات من مصنعنا في QUANGONG MACHINERY CO.,LTD، حتى تتمكن من مقارنة قدراتنا مع متطلباتك. سواء كنت تقوم بمعالجة الكتل الخرسانية، أو الألواح مسبقة الصب، أو مواد البناء الأخرى، فإن المبادئ هي نفسها: تدفق الهواء الموحد هو أساس المعالجة الموحدة.

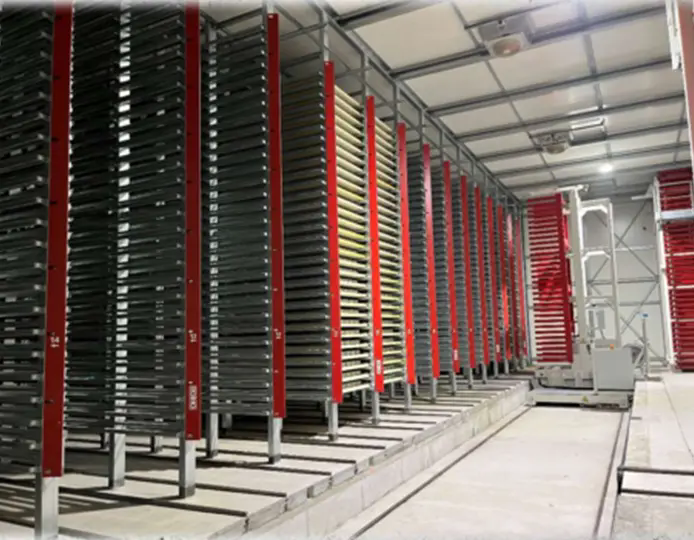

بالنسبة لمتخصصي المشتريات، من المفيد فهم تدفق الهواء ليس كمفهوم هندسي مجرد ولكن كوظيفة عمل تؤثر بشكل مباشر على المنتج. داخل فرن المعالجة، يؤدي تدفق الهواء ثلاث مهام أساسية. المهمة الأولى هي توزيع الحرارة. يجب أن يرفع الفرن درجة حرارة كل منتج إلى درجة حرارة المعالجة ويحافظ على درجة الحرارة هذه بشكل موحد. الهواء هو الوسط الذي ينقل الحرارة من مصدر التسخين إلى المنتج. إذا لم يكن تدفق الهواء منتظمًا، فسوف تسخن بعض المنتجات بشكل أسرع من غيرها، مما يؤدي إلى معالجة غير متناسقة. المهمة الثانية هي إزالة الرطوبة. أثناء المعالجة، يتبخر الماء من المنتج. يجب إزالة هذه الرطوبة من غرفة الفرن بمعدل متحكم فيه. إذا لم تتم إزالة الرطوبة، يصبح الهواء مشبعًا، وتتباطأ عملية المعالجة أو تتوقف. إذا تمت إزالة الرطوبة بسرعة كبيرة، فقد يجف المنتج بشكل غير متساو ويتشقق. المهمة الثالثة هي التحكم في الغلاف الجوي. في بعض عمليات المعالجة، يجب التحكم في الجو لأسباب كيميائية، مثل الحفاظ على رطوبة معينة أو إدخال ثاني أكسيد الكربون للمعالجة بالكربنة. تدفق الهواء هو الآلية التي تقوم بتوصيل هذه الغازات إلى المنتج.
يلخص الجدول أدناه وظائف تدفق الهواء وعواقب ضعف تدفق الهواء لكل وظيفة.
| وظيفة تدفق الهواء | غاية | نتيجة ضعف تدفق الهواء |
| توزيع الحرارة | جلب جميع المنتجات إلى درجة حرارة المعالجة بالتساوي | معالجة غير متساوية، نقاط ضعف، اختلاف اللون |
| إزالة الرطوبة | إزالة الماء المتبخر بمعدل يمكن التحكم فيه | تكسير السطح، المعالجة غير الكاملة، التكثيف |
| التحكم في الغلاف الجوي | توصيل الغازات (ثاني أكسيد الكربون، البخار) بشكل موحد | الكربنة غير متناسقة، قوة متغيرة |
| توحيد درجة الحرارة | الحفاظ على درجة حرارة ثابتة في جميع أنحاء الغرفة | النقاط الساخنة، البقع الباردة، الإجهاد الحراري |
| كفاءة الطاقة | تقليل فقدان الحرارة وقوة المروحة | تكاليف تشغيل أعلى، وأوقات دورات أطول |
في مصنعنا فيكوانجونج الماكينات والشركة المحدودة، نقوم بتصميم أفران المعالجة بتدفق الهواء كمعلمة تصميم مركزية. نحن نستخدم محاكاة ديناميكيات الموائع الحسابية (CFD) لنمذجة نمط تدفق الهواء قبل بناء الفرن، مما يضمن أن كل منتج في الغرفة يتلقى معالجة موحدة. بالنسبة للمشترين، هذا يعني أن الفرن الذي تشتريه سوف يقدم نتائج متسقة من اليوم الأول للتشغيل.
يعد تدفق الهواء غير المنتظم هو السبب الرئيسي لرفض المنتج في عمليات المعالجة. عندما لا يكون تدفق الهواء منتظمًا، تتعرض مناطق مختلفة من الفرن لدرجات حرارة ورطوبة ومعدلات معالجة مختلفة. قد تُجفف المنتجات الموجودة في المناطق ذات تدفق الهواء العالي بسرعة كبيرة جدًا، مما يؤدي إلى تشقق السطح أو تفاعل كيميائي غير مكتمل. قد يتم معالجة المنتجات الموجودة في المناطق ذات تدفق الهواء المنخفض ببطء شديد، مما يؤدي إلى ضعف القوة أو المعالجة غير الكاملة. وفي كلتا الحالتين، المنتج غير مطابق للمواصفات، ويجب رفضه. بالنسبة لمدير المشتريات، فإن تكلفة الرفض لا تقتصر فقط على تكلفة المواد الخام والطاقة المستخدمة لإنتاجها؛ إنها أيضًا تكلفة العمالة، ووقت الإنتاج الضائع، واحتمالية شكاوى العملاء وعوائدهم.
يوضح الجدول أدناه العلاقة بين انتظام تدفق الهواء ومعدل الرفض لعملية معالجة البلوك الخرساني النموذجية.
| توحيد تدفق الهواء | تباين درجات الحرارة | معدل الرفض | التأثير على الإنتاج السنوي |
| ممتاز (+/- 2 درجة مئوية) | +/- 2 درجة مئوية | < 1% | الحد الأدنى من النفايات |
| جيد (+/- 5 درجة مئوية) | +/- 5 درجة مئوية | 2 - 3% | النفايات المعتدلة |
| معتدل (+/- 10 درجة مئوية) | +/- 10 درجة مئوية | 5 - 8% | نفايات كبيرة |
| ضعيف (> +/- 15 درجة مئوية) | > +/- 15 درجة مئوية | 10 - 15% | هدر شديد وشكاوى العملاء |
في شركة QUANGONG MACHINERY CO.,LTD، يقوم مصنعنا بتصميم أفران المعالجة لتحقيق تجانس تدفق الهواء بمقدار +/- 2 درجة مئوية أو أفضل. نحن نستخدم مزيجًا من وضع المروحة الاستراتيجي، وتصميم مجاري الهواء، وأنظمة الحواجز لضمان توزيع الهواء بالتساوي في جميع أنحاء الغرفة. بالنسبة للمشترين، هذا يعني أن الفرن الذي تشتريه سوف يقدم جودة متسقة وأقل قدر من الرفض.
تصميم تدفق الهواء ليس مجرد مشكلة تتعلق بالجودة؛ إنه عامل رئيسي في التكلفة الإجمالية لملكية فرن المعالجة. المراوح التي تقوم بتدوير الهواء تستهلك الكهرباء. تستهلك السخانات التي ترفع درجة حرارة الهواء الوقود أو الكهرباء. إذا كان تدفق الهواء مصممًا بشكل سيء، فيجب أن تعمل المراوح بجهد أكبر للتعويض عن التوزيع غير المتساوي، ويجب أن توفر السخانات المزيد من الطاقة للتغلب على فقدان الحرارة. والنتيجة هي ارتفاع تكاليف التشغيل. في الفرن واسع النطاق، يمكن أن تمثل تكلفة الطاقة للمراوح والسخانات 30-50% من إجمالي تكلفة التشغيل على مدار عمر المعدات. يمكن لنظام تدفق الهواء المصمم جيدًا أن يقلل هذه التكلفة بنسبة 15-25% من خلال ضمان توزيع الهواء بكفاءة وعدم إهدار الحرارة.
يقارن الجدول أدناه استهلاك الطاقة للفرن ذو تصميم تدفق الهواء السيئ والفرن ذو تصميم تدفق الهواء الأمثل.
| المعلمة | تصميم تدفق الهواء ضعيف | تصميم تدفق الهواء الأمثل | الادخار |
| قوة المروحة (كيلوواط) | 45 | 35 | 22% |
| طاقة التدفئة (كيلوواط ساعة/دورة) | 1200 | 1000 | 17% |
| وقت الدورة (ساعات) | 24 | 20 | 17% |
| تكلفة الطاقة السنوية ($) | 85000 | 65000 | 24% |
| تكلفة الرفض السنوية ($) | 50.000 | 10.000 | 80% |
في مصنعنا في QUANGONG MACHINERY CO.,LTD، نقوم بتصميم أفران المعالجة الخاصة بنا باستخدام أنظمة تدفق الهواء الموفرة للطاقة. نحن نستخدم مراوح عالية الكفاءة، وتصميمات مجاري الهواء المُحسّنة، ومحركات التردد المتغير (VFDs) لمطابقة تدفق الهواء مع متطلبات العملية. بالنسبة للمشترين، هذا يعني انخفاض تكاليف التشغيل وعائد أسرع على الاستثمار.
عند تقييم مقترح فرن المعالجة، يجب على المشترين البحث عن ميزات تصميم محددة تشير إلى وجود نظام تدفق هواء جيد التصميم. الميزة الأولى هي تكوين المروحة. يحدد عدد المراوح وحجمها وموضعها نمط تدفق الهواء. سيستخدم التصميم الجيد مراوح متعددة، في موقع استراتيجي لإنشاء مجال تدفق موحد. الميزة الثانية هي تصميم القناة. تقوم القنوات بتوزيع الهواء من المراوح إلى غرفة الفرن. يؤثر شكل وحجم القنوات على انخفاض الضغط وانتظام التدفق. التصميم الجيد سيقلل من انخفاض الضغط ويضمن التوزيع المتساوي. الميزة الثالثة هي نظام يربك. يتم استخدام الحواجز لتوجيه تدفق الهواء ومنع حدوث دائرة قصر، والتي تحدث عندما يتدفق الهواء مباشرة من مصدر الإمداد إلى الإرجاع دون المرور فوق المنتج. الميزة الرابعة هي نظام التحكم. يجب أن يكون تدفق الهواء قابلاً للتعديل ليتناسب مع أنواع المنتجات المختلفة ودورات المعالجة. سيتضمن التصميم الجيد محركات متغيرة التردد أو مخمدات للتحكم في سرعة المروحة ومعدل تدفق الهواء. يلخص الجدول أدناه ميزات التصميم وما يجب البحث عنه.
| ميزة التصميم | ما الذي تبحث عنه | لماذا يهم؟ |
| تكوين المروحة | العديد من المشجعين، والوضع الاستراتيجي | يضمن تدفق هواء موحد عبر جميع المنتجات |
| تصميم مجاري الهواء | انخفاض الضغط المنخفض، والتوزيع المتساوي | يقلل من استهلاك الطاقة، ويحسن التوحيد |
| نظام يربك | يمنع قصر الدائرة | يضمن مرور الهواء فوق المنتجات |
| نظام التحكم | VFDs، المخمدات، دورات قابلة للبرمجة | يسمح بالتحسين لمختلف المنتجات |
| الختم والعزل | أختام أبواب جيدة وجدران معزولة | يقلل من فقدان الحرارة وهدر الطاقة |
في مصنعنا في QGM، تتضمن أفران المعالجة لدينا كل ميزات التصميم هذه. نحن نستخدم محاكاة CFD متقدمة لتحسين نمط تدفق الهواء لكل فرن نقوم بتصميمه. بالنسبة للمشترين، هذا يعني أن الفرن الذي تشتريه سيتم تصميمه من أجل معالجة موحدة، واستهلاك منخفض للطاقة، وتشغيل موثوق.
يعد التحقق من أداء تدفق الهواء قبل الشراء أمرًا ضروريًا لمديري المشتريات الذين يرغبون في تجنب الأخطاء المكلفة. هناك عدة طرق للتحقق من تصميم تدفق الهواء لفرن المعالجة. الأول هو طلب تقرير محاكاة عقود الفروقات. سيتمكن المورد ذو السمعة الطيبة من تقديم تقرير CFD يوضح نمط تدفق الهواء، وتوزيع درجة الحرارة، وملف السرعة داخل الفرن. يجب أن يوضح هذا التقرير أن تدفق الهواء منتظم وأنه لا توجد مناطق ميتة أو نقاط ساخنة. والثاني هو طلب زيارة موقع التثبيت الموجود. إذا أمكن، قم بزيارة الفرن الذي قام المورد ببنائه بالفعل وتحدث مع المشغل حول أدائه. اسأل عن توحيد درجة الحرارة وجودة المنتج واستهلاك الطاقة. والثالث هو طلب ضمان الأداء. سيكون المورد الواثق على استعداد لضمان مقاييس أداء محددة، مثل توحيد درجة الحرارة، واستهلاك الطاقة، ومعدل الرفض. إذا لم يكن المورد على استعداد لضمان هذه المقاييس، فقد يكون ذلك علامة على أن التصميم لا يرقى إلى المستوى المطلوب. يلخص الجدول أدناه طرق التحقق وما يجب طلبه.
| طريقة التحقق | ماذا تطلب | ما الذي تبحث عنه |
| تقرير محاكاة عقود الفروقات | نمط تدفق الهواء، توزيع درجة الحرارة، ملف السرعة | تدفق هواء موحد، لا توجد مناطق ميتة |
| زيارة الموقع | قم بزيارة التثبيت الموجود | تعليقات المشغل على الجودة واستخدام الطاقة |
| ضمان الأداء | ضمان كتابي للمقاييس الرئيسية | توحيد درجة الحرارة، استهلاك الطاقة، معدل الرفض |
| بيانات الاختبار | البيانات المقاسة من فرن الاختبار أو النموذج الأولي | الأداء الفعلي مقابل أهداف التصميم |
| قائمة المراجع | قائمة العملاء السابقين | التحقق من الأداء والرضا |
في مصنعنا في QUANGONG MACHINERY CO.,LTD، نقدم جميع خيارات التحقق هذه لعملائنا. لدينا قاعدة بيانات لمحاكاة العقود مقابل الفروقات (CFD) لتصميمات الأفران القياسية لدينا، ويمكننا توفير عمليات محاكاة مخصصة لمشاريع محددة. كما ندعو عملائنا لزيارة مصنعنا ورؤية أفراننا قيد التشغيل. هدفنا هو منح عملائنا الثقة بأن الفرن الذي يشترونه سوف يلبي متطلبات الأداء الخاصة بهم.
تشمل المواصفات الرئيسية لفرن المعالجة عالي الأداء أبعاد الغرفة، ونطاق درجة الحرارة، وتوحيد درجة الحرارة، ومعدل تدفق الهواء، وقدرة التسخين، ونظام التحكم. يقدم الجدول أدناه ملخصًا للمواصفات النموذجية لأفران المعالجة الخاصة بنا.
| مواصفة | يتراوح | ملحوظات |
| أبعاد الغرفة | مخصص | مصممة لتناسب حجم الإنتاج الخاص بك |
| نطاق درجة الحرارة | 20 درجة مئوية - 90 درجة مئوية | لعمليات المعالجة القياسية |
| توحيد درجة الحرارة | +/- 2 درجة مئوية | أمر بالغ الأهمية لجودة متسقة |
| معدل تدفق الهواء | 10,000 - 100,000 متر مكعب/ساعة | يعتمد على حجم الغرفة وحمولة المنتج |
| قدرة التدفئة | 50 - 500 كيلو واط | يعتمد على حجم الغرفة والعزل |
| نظام التحكم | PLC مع HMI، وتسجيل البيانات | للتحكم الدقيق في العملية |
| العزل | الواح بولي يوريثان 100-150 ملم | لكفاءة الطاقة |
| نوع الباب | انزلاق، نشمر، سوينغ | مختارة على أساس التخطيط |
في مصنعنا في QUANGONG MACHINERY CO.,LTD، نقوم بتصنيع أفران المعالجة لتلبية هذه المواصفات والمزيد. يمكننا تخصيص أبعاد الغرفة، ونطاق درجة الحرارة، ومعدل تدفق الهواء لتناسب متطلباتك المحددة. يمكن لفريقنا الهندسي المساعدة في عملية الاختيار وتقديم بيانات فنية مفصلة لمشروعك.
السؤال 1: كيف أعرف ما إذا كان فرن المعالجة يتمتع بتصميم جيد لتدفق الهواء؟
الإجابة: يمكنك تقييم تصميم تدفق الهواء عن طريق طلب تقرير محاكاة CFD، وزيارة التثبيت الحالي، وطلب ضمان الأداء. سيُظهر التصميم الجيد لتدفق الهواء توزيعًا موحدًا لدرجة الحرارة، وعدم وجود مناطق ميتة، والقدرة على الحفاظ على درجة الحرارة ضمن +/- 2 درجة مئوية في جميع أنحاء الغرفة. يوفر مصنعنا في QUANGONG MACHINERY CO.,LTD خيارات التحقق هذه لجميع عملائنا.
السؤال 2: ما هي تكلفة التصميم السيئ لتدفق الهواء في فرن المعالجة؟
الإجابة: يمكن أن يؤدي تصميم تدفق الهواء السيئ إلى زيادة استهلاك الطاقة بنسبة 15-25%، وزيادة معدلات رفض المنتج بنسبة 5-15%، وتمديد أوقات الدورات. بالنسبة للفرن واسع النطاق، يمكن أن تصل هذه التكاليف إلى مئات الآلاف من الدولارات سنويًا. يدفع نظام تدفق الهواء المصمم جيدًا تكاليفه من خلال انخفاض تكاليف التشغيل وجودة المنتج الأعلى.
السؤال 3: هل يمكن تعديل تصميم تدفق الهواء ليناسب فرن معالجة موجود؟
الإجابة: في بعض الحالات، يمكن تحسين تصميم تدفق الهواء في فرن موجود عن طريق إضافة مراوح أو تغيير موضعها، أو تعديل مجاري الهواء، أو تركيب حواجز. ومع ذلك، غالبًا ما يكون التعديل التحديثي أكثر تكلفة وأقل فعالية من تصميم تدفق الهواء بشكل صحيح من البداية. إذا كنت تفكر في إجراء تحديث، فاستشر مصمم فرن ذي خبرة لتقييم الجدوى والتكلفة.
السؤال 4: ما هي متطلبات توحيد درجة الحرارة النموذجية لفرن المعالجة؟
الإجابة: إن متطلبات توحيد درجة الحرارة النموذجية لفرن المعالجة هي +/- 2 درجة مئوية إلى +/- 5 درجة مئوية، اعتمادًا على المنتج والعملية. بالنسبة للمنتجات عالية الجودة، يوصى بتجانس أكثر إحكامًا بمقدار +/- 2 درجة مئوية. يقوم مصنعنا بتصميم الأفران لتحقيق هذا المستوى من التوحيد من خلال التصميم والتحكم الدقيق في تدفق الهواء.
السؤال 5: كيف يؤثر تصميم تدفق الهواء على وقت دورة المعالجة؟
الإجابة: يؤثر تصميم تدفق الهواء على وقت دورة المعالجة من خلال تحديد مدى سرعة توزيع وإزالة الحرارة والرطوبة. يمكن لنظام تدفق الهواء المصمم جيدًا أن يقلل وقت الدورة بنسبة 10-20% عن طريق ضمان وصول جميع المنتجات إلى درجة حرارة المعالجة بسرعة وبشكل متساوٍ، وإزالة الرطوبة بالمعدل الأمثل. وهذا يترجم إلى زيادة الطاقة الإنتاجية وانخفاض تكاليف التشغيل.
يعد التصميم المناسب لتدفق الهواء أمرًا بالغ الأهمية في فرن المعالجة واسع النطاق لأنه يحدد جودة المنتج واستهلاك الطاقة والتكلفة الإجمالية للملكية. بالنسبة لمديري المشتريات، يعد فهم تصميم تدفق الهواء أمرًا ضروريًا لتقييم مقترحات الموردين والتأكد من أن الفرن الذي تشتريه سوف يلبي متطلبات الإنتاج الخاصة بك. الفرن المصمم جيدًا سوف يوفر درجة حرارة موحدة، جودة منتج ثابتة، استهلاك منخفض للطاقة، وتشغيل موثوق. سيؤدي الفرن ذو التصميم السيئ إلى توفير جودة غير متناسقة وتكاليف تشغيل عالية ومشاكل صيانة مستمرة. في شركة QUANGONG MACHINERY CO.,LTD، يتمتع مصنعنا بالخبرة والتجربة لتصميم وتصنيع أفران المعالجة باستخدام أنظمة تدفق الهواء المُحسّنة. نحن نستخدم محاكاة CFD متقدمة، ومكونات عالية الجودة، واختبارات صارمة للتأكد من أن كل فرن نقوم ببنائه يلبي أعلى معايير الأداء والموثوقية.
نحن ندعوك للاتصال بنا لمناقشة متطلبات فرن المعالجة الخاص بك. يمكن لفريقنا الهندسي تقديم اقتراح مخصص، بما في ذلك تقرير محاكاة عقود الفروقات، وضمانات الأداء، وتحليل مفصل للتكلفة والعائد. دعنا نوضح لك كيف يمكن لتصميم تدفق الهواء المناسب أن يحسن عمليات المعالجة لديك ويقلل التكلفة الإجمالية للملكية.
اتصل بشركة QUANGONG MACHINERY CO.,LTD اليوملمناقشة متطلبات فرن المعالجة الخاص بك واكتشاف كيف يمكن لأفراننا المُحسّنة لتدفق الهواء تحسين جودة منتجك وتقليل تكاليف التشغيل.
-
